Liktinių klojinių sistema pamatams
Pamatų įrengimo kokybė tiesiogiai lemia pastato ilgaamžiškumą ir patiriamus šilumos nuostolius.
Statant aukštos energinio naudingumo klasės namus, pamato konstrukcija turi būti apšiltinta ne tik iš šonų, bet ir iš apačios.
U ir L formos liktinių klojinių sistema iš polistireninio putplasčio leidžia vienu technologiniu etapu suformuoti rostverko konstrukcijos liejimo formą ir įrengti apšiltinimo sluoksnį iš visų pusių.
Sistema suprojektuota patikimam ir efektyviam pamatų įrengimui:
Integruotas sprendimas – vienu metu įrengiamas klojinys rostverkui ir apšiltinimo sluoksnis
Greitis – lengvas ir paprastas montavimas
Tikslūs matmenys – frezuotos jungtys užtikrina tikslią geometriją ir stabilumą betonavimo metu
Energinis efektyvumas – sprendimas A++ klasės namams
Universalumas – sistema pritaikoma individualiems projekto sprendiniams
Tvarumas – nelieka nuimamų klojinių atliekų
A++ klasės sprendimas pamato apšiltinimui
| Polistireninis putplastis | Geoporas EPS 100 | Neoporas EPS 100 |
| Šilumos laidumas | 0,036 W/(m K) | ≤0,030 W/(m K) |
| Ilgalaikis įmirkis visiškai panardinus vandenyje (masės %) | ≤2% | ≤3,0% |
| Atsparumas gniuždymui | ≥100 kPa | ≥100 kPa |
| A (išorinės) plokštės storis | 300 mm | 250 mm |
| B (vidinės) plokštės storis | 100 mm | 100 mm |
| C (apatinės) plokštės storis | 100 mm | 100 mm |
| Plokščių aukštis | 360÷1160 mm | 360÷1160 mm |
| Plokščių ilgis | 2000 mm | 2000 mm |
| Rostverko betono konstrukcijos storis | 200, 250, 300 mm | 200, 250, 300 mm |
U formos liktinių klojinių sistemos montavimo rekomendacijos
- 1.Nužymimos pamatų ašys. Pagrindas suformuojamas iki projektinio aukščio, paviršius išlyginamas ir sutankinamas.
- 2.Įrengiami gręžtiniai poliai.
- 3.Poliams pasiekus reikiamą stiprį, pradedamas liktinių klojinių sistemos įrengimas nuo pastato kampo.
- 4.Toliau nuo kampo aplink rostverko perimetrą montuojamos apatinės plokštės ir kampiniai elementai.
- 5.Armatūros karkasas įrengiamas pagal konstrukcinius brėžinius ir tvirtinamas prie polių armatūros strypų.
- 6.Nuo pastato kampo pradedamos montuoti šoninės plokštės, jas fiksuojant poliuretaniniais klijais.
- 7.Maždaug 15 cm nuo klojinio viršaus šoniniai plokščių elementai sutvirtinami ilgasriegiais kas ≤0,6 m.
- 8.Prieš betonavimą rekomenduojama sutvirtinti klojinių kampus ir kas ~1 m paremti išorines plokštes mediniais kuolais.

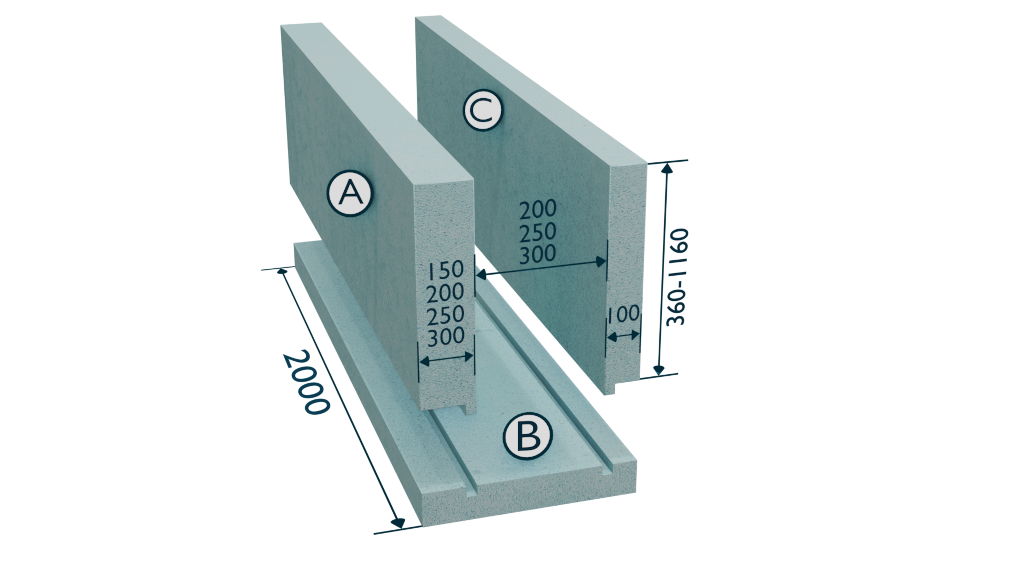

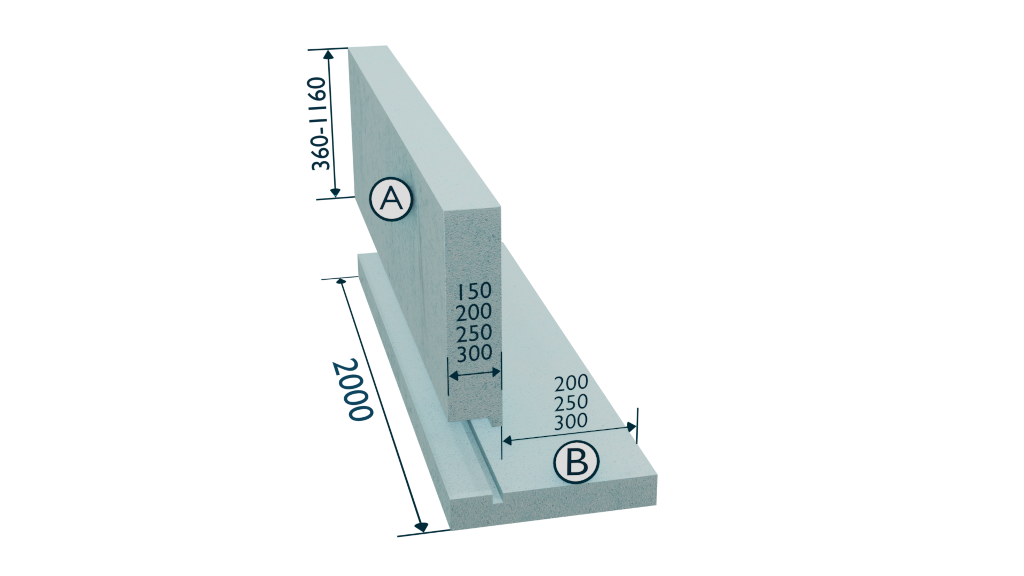

Liktinių klojinių sistemos detalių išmatavimai
